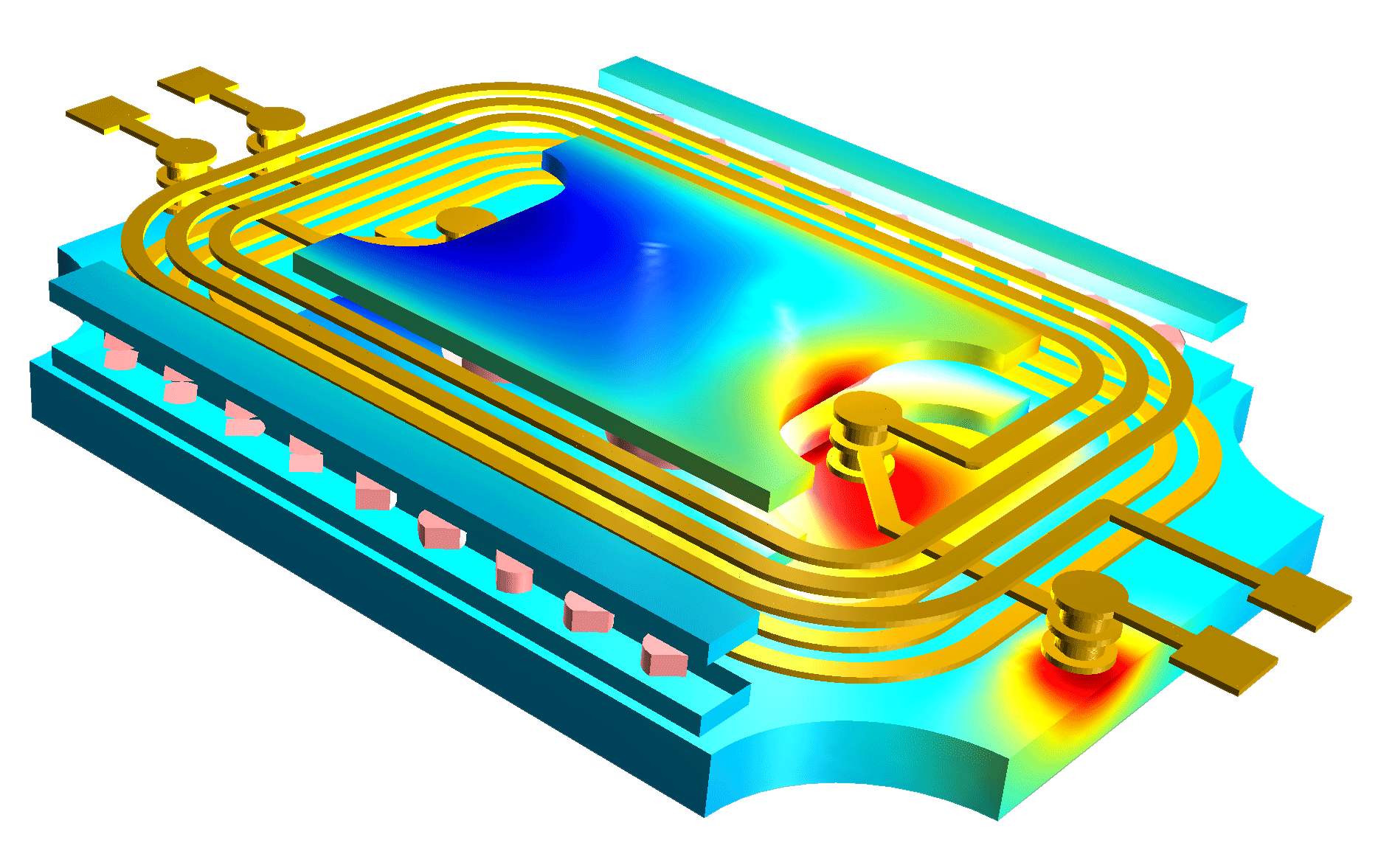

平面變壓器與傳統的變壓器相比區別在于鐵芯及線圈繞組，那平面變壓器長什么樣呢，如下圖：

平面變壓器與傳統的變壓器相比主要有以下特點：
(1)高電流密度。

(2)電流分布扁平變壓器的典型次級繞組有幾個并聯的線圈。每個次級繞組耦合到相同的初級繞組。該變壓器的次級繞組和初級繞組之間的匝間傳導損耗非常小。平板變壓器可以設計為高頻變壓器，提供經濟且良好的變壓器模塊。

與傳統變壓器相比，平面變壓器主要有以下特點:

(1)高電流密度。平面變壓器的導體實際上是一些平面導體，所以電流密度很高。

(2)高效率。效率可達98% ~ 99%。

(3)低泄漏。初級電感的0.2%左右。

(4)良好的熱傳導。熱通道之間的距離短，溫升低。

(5)低電磁干擾輻射。良好的磁芯屏蔽可以將輻射降低到非常低的水平。

(6)體積小。使用小磁芯可以相應地減小體積。

(7)參數重復性好。由于繞組結構是固定的，經過預處理，參數穩定。

(8)工作頻率范圍寬。頻率范圍從50khz到2mhz。

(9)工作溫度范圍寬。工作溫度為-40℃ ~ 130℃。
